12番目の13番目の埋め込み産業用マザーボードH-ADLP02
Intel 12/13th Generation Core Platformに基づいています
2 SO-DIMM DDR4拡張メモリスロット、最大64GBのサポート
1 M.2 key-e 2230インターフェイス、wi-fi + btモジュールの展開
1 M.2 Key-Mインターフェイス、NVME/SATA適応ストレージモジュールを展開します
HDMI/EDP表示出力をサポートします
1 10/100/1000mイーサネット
10 USB、4 COMの最大拡張
DC 12/24V電源
お問い合わせを送る

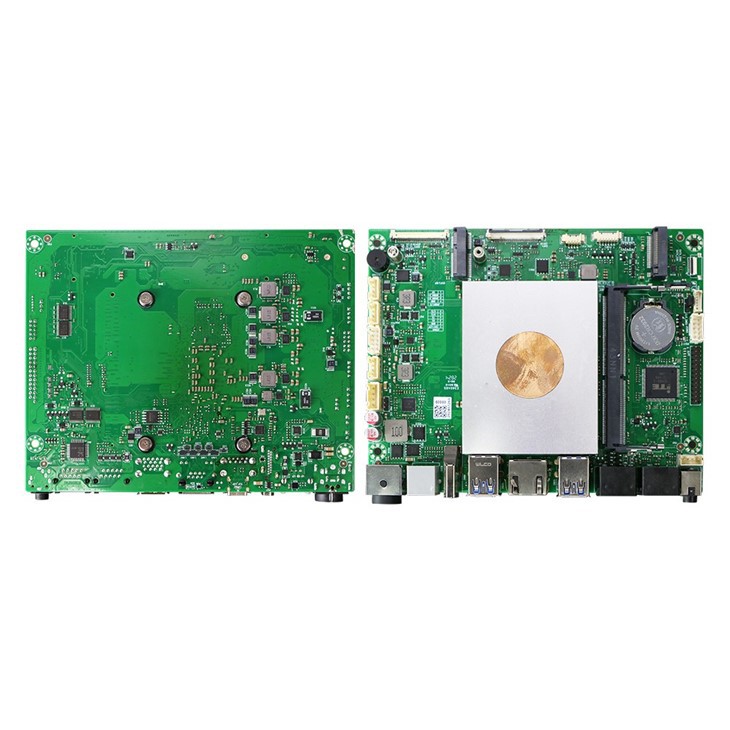

Product Details of12番目の13番目の埋め込み産業用マザーボードH-ADLP02
H-ADLP02組み込み産業用マザーボードは、Intel 12/13th Generation Core-U/Pシリーズを備えています。最大32GBのDDR 4 3200 MT/s SO-DIMMメモリをサポートし、トリプルディスプレイ用のHDMI+EDP+EDP、4 x USB3.0または3X USB 3.0+1 X Type-C、1 HSIO、4 rs 232 COM PORTS、1 RJ45 LANおよび2 M.2 SLOTS、1 RJ45 LAN、2.2 Slotsなどの複数の接続オプションを含みます。また、LANのWake、Disk Guidance、Auto Power ONもサポートしています。このマザーボードは、小売、セルフサービスキオスク、オールインワンマシン、産業制御システムなど、さまざまなアプリケーションに適しています。
H-ADLP02
| プロセッサ | Intel®13/13th Alder Lake/Raptor Lake Processor（U/Pシリーズをサポート） |
| チップセット | Intel Soc |
| ディスプレイコントローラー | Intel CPU統合UHDディスプレイコントローラー |
| ポートを表示します | HD+EDP+EDPサポートトリプルディスプレイ HDI Max Resolution 4096X2160@30Hz EDP Max Resolution 1920*1080@60Hz |
| メモリ | 1*DDR4 RAMスロット、最大32 GB |
| ストレージ | 1xsata3.0、1xm .2 2242/2280インターフェイスは、SATA/NVMEでSSDをサポートします |
| オーディオ | リアIOはマイクイン/ラインアウト2インチをサポートし、デュアルチャネル2W/8Ω、3W/4Ωパワー、アンプ出力をサポートします |
| lan | 1xrj45ギガビットイーサネットポートRTL8111H |
| USB | リアIO：4 x USB3.0（ダブルレイヤーUSB 3.0 Type-A）または3x USB 3.0+1 x Type-C オンボード：1x 2*5pinウェーハ、2x 1*1pinウェーハ、EDP1、EDP2インターフェイス内蔵3 USB2.0インターフェイス、合計11 USBを拡張できます |
| 平行ポート | 1 lpt 2*13pinヘッダーパラレルポート |
| com |
4 RS232シリアルポート |
| 拡張バス | 1 M.2 key-m（sata/pcie x2 adaptive） 1 m.2 key-e（pcie x 1+ usb2.0信号） |
| 他のポート | 1x f_panel、1x sata_conn（fpc）、1x cpu_fan、1x prt_cash |
| 温度と湿度 | 貯蔵温度と湿度：-20〜75度10％〜90％、非凝縮 作業温度と湿度：0〜60度10％〜90％、非凝縮 |
| オペレーティング·システム | Windows 10/11、Linux |
| BIOS | ami uefi bios |
| その他の関数 | 犬を見る、ディスクの起動なし、ネットワークウェイクアップ、パワーオン、タイミングスタートアップ |
| 電源 | DC-IN 12V |
| PCBサイズ | 151mm*120mm（l*w） |
| モデル | CPU | LVDS | edp | HD | VGA | lan | USB | com | M.2 | タイプc | |
| 3.0 | 2.0 | ||||||||||
| HN-1215D14-2E | 1215U |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1235D14-2E | 1235u |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1315D14-2E | 1315u |
/
|
2
|
1 | / | 1 | 4 | 7 | 4 | 2 | / |
| HN-1215D14-T2E | 1215U | / |
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
| HN-1235D14-T2E | 1235u |
/
|
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
| HN-1315D14-T2E | 1315u | / |
2
|
1 | / | 1 | 3 | 7 | 4 | 2 | 1 |
